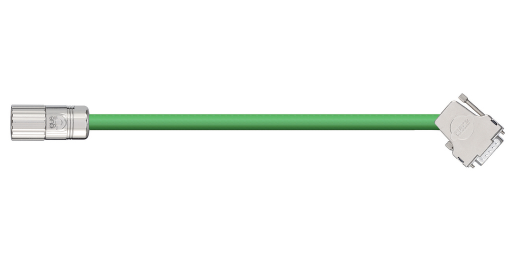

符合制造商标准

Baumüller

制造商代码

393893 (25 m)

电缆类型

基础电缆

芯数及截面积 [mm²]

(5x(2x0.14)+2x0.5)C

芯线组

5 x (2 x 0.14)
2 x 0.5

颜色识别

褐色/绿色，黄色/灰色，白色/紫色，红色/黑色，粉红色/蓝色
白绿，白红

外径最大

8.0 毫米

铜指数

43 千克/千米

重量

75.0 千克/千米

驱动技术系统

B&R、Baumüller

最小弯曲半径，拖链（系数）

10.0 x d

拖链最小弯曲半径

70.0 毫米

最小弯曲半径，柔性（系数）

8.0 x d

最小弯曲半径，柔性

56.0 毫米

最小弯曲半径，固定（系数）

5.0 x d

最小弯曲半径，固定

35.0 毫米

温度，拖链最小

5 °C

温度，拖链最大

70 °C

温度，柔性

-5 °C至+70 °C（符合EN 60811-504标准）

温度，固定

-15 °C至+70 °C（符合DIN EN 50305标准）

v最大，架空

5 m/s

v最大，滑动

3 m/s

a最大

30 m/s²

行程

架空可达10米

导体

高抗弯强度的镀锡铜线（符合 DIN EN 60228 标准）

芯线绝缘

高机械性能TPE混合物

芯线结构

符合测量系统标准

芯线识别

符合测量系统标准

单元屏蔽

高度抗弯曲的镀锡铜屏蔽。 光学覆盖率90%。

单元护套

TPE混合物经过调整，符合在拖链中的要求

内护套

包裹在外层的箔材

总屏蔽

高度抗弯曲的镀锡铜丝编织。 覆盖线性约55%，光学约80%。

外护套

低粘性、耐油的 PVC 基混合材料，符合拖链要求（符合 EN50363-4-1 标准）。

护套颜色

黄绿色（类似RAL 6018）

额定电压

50 V

测试电压

500 V

chainflex® 高柔性电缆等级

4.2.2.1级
4：采用特殊设计、适用于在拖链中持续运动的电缆（中等负载，半径不低于7.5 x d，速度达3米/秒）
2：行程距离长达10米
2：耐油（符合DIN EN 50363-4-1标准）
1：无扭转

耐油性

耐油（符合 DIN EN 50363-4-1 标准）

阻燃

符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1标准

无硅

不含会影响涂料附着力的硅（符合PV 3.10.7 – 1992版标准）。

UL/CSA

型号1589和2502，30V，80°C

NFPA

符合NFPA 79-2012第12.9章的标准

EAC

经认证编号TC RU C-DE. ME77.B.01559

CTP

经认证编号C-DE. PB49.B.00416

无铅

符合2011/65/EU（RoHS II）标准

CEI

符合CEI 20-35标准

无尘室

符合ISO 2级标准。外护套材料符合CF5.10.07标准，通过IPA依照标准14644-1进行的测试

CE

符合2014/35/EU标准
