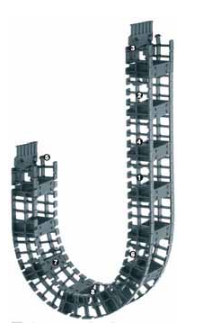

T3.29系列静音拖链

1. 一体式侧板 2. 适合高加速度和高速度 3. 放置去应力束带板的角架 4. 三件式设计 5. “根据要求”缩短 6. 可选支架、去应力等附件 7. 使用寿命可预测 8. 几乎无多边形效应内宽Bi: 30 - 120 mm 弯曲半径 R: 38毫米节距：15mm/链节 = 67链节数/米(1005mm)

产品说明

T3.29系列适合以下应用类型：

垂直：悬挂应用，竖直应用
水平：架空应用≤ 1.5米，
圆周运动：可用于旋转应用，可能要求改装（旋转角度达180°往往要求机加工改装）

适合适用 T3.29系列的场合

当您需要非常轻巧、经济高效、29毫米内高的拖链时
适合不超过140毫米的内部宽度
适用于架空长度最高为1,45米和填充重量最大为1,0千克/米
当您需要将拖链用于高加速度和高速应用时
如果需要几乎没有多边形效应的拖链
适用于小弯曲半径和狭小安装空间
要求方便的装填及组装工作
磨损最小化（如无尘室应用）

不适合适用 T3.29系列的场合

如果需要填充重量更高的拖链
E6系统，E61.29系列
当您需要用封闭拖链进行静音运转时
E6系统R6.29系列

安装尺寸


产品代号 :	T3.29.030.038.0
内宽Bi [mm]:	30405060708090100110120
弯曲半径R [mm]:	38
行距S [mm]:
固定端dM [mm]:
拖链长度^** [mm]:	720
链节数量 :	48
外宽Ba [mm]:	55
H^* [mm]:	216
D [mm]:	111
K [mm]:	210
Hi [mm]:	29
Ha [mm]:	35
每链节重量 [g]:	359.455
重量 [kg/m]:	0.4
* 实际安装高度 HF = H + 40 mm (负载 2 kg/m)如果高度小于HF，请向易格斯咨询。
**与链长相符计算长度免固定架
