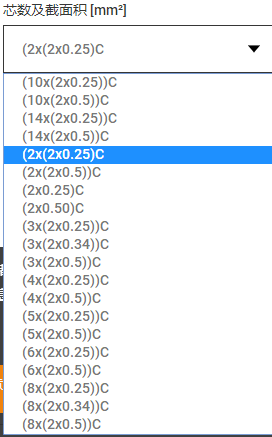

芯数及截面积 [mm²]

(2x(2x0.25)C

外径最大

6.0 毫米

铜指数

23 千克/千米

重量

38.0 千克/千米

绞合方式

对绞芯线

最小弯曲半径，拖链（系数）

7.5 x d

拖链最小弯曲半径

45.0 毫米

最小弯曲半径，柔性（系数）

6.0 x d

最小弯曲半径，柔性

36.0 毫米

最小弯曲半径，固定（系数）

4.0 x d

最小弯曲半径，固定

24.0 毫米

温度，拖链最小

-25 °C

温度，拖链最大

80 °C

温度，柔性

-40 °C至+80 °C（符合EN 60811-504标准）

温度，固定

-50 °C至+80 °C（符合DIN EN 50305标准）

v最大，架空

5 m/s

v最大，滑动

3 m/s

a最大

50 m/s²

行程

达100米的行程

导体

特殊高柔性设计的精细裸铜多股线

芯线绝缘

高机械性能TPE混合物

芯线结构

以短节距绞合的2个芯线，芯线对线还以短节距长度绞合。

芯线识别

颜色代码符合 DIN 47100 标准

内护套

包裹在外层的箔材

总屏蔽

高度抗弯曲的镀锡铜丝编织。 覆盖线性约70%，光学约90%。

外护套

低粘性、无卤素、高度耐磨的 PUR 基混合材料，符合拖链要求（符合 DIN EN50363-10-2 标准）。

护套颜色

窗口灰色（类似RAL 7040）

额定电压

300/300 V (符合 DIN VDE 0298-3 标准)

测试电压

1,500 V

5.5.3.1级
5：适用于在拖链中持续运动的电缆，重载，半径不低于6.8 x d，速度达10米/秒
5:行程距离长达100米
3：耐油（符合DIN EN 50363-10-2标准）
1：无扭转

抗UV

中等

耐油性

耐油（符合 DIN EN 50363-10-2 标准）

海上

耐MUD，符合NEK 606 - 2009版标准

阻燃

符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1标准

无硅

不含会影响涂料附着力的硅（符合PV 3.10.7 – 1992版标准）。

无卤素

符合EN 60754标准

UL/CSA

型号10493和20233，300V，80°C

NFPA

符合NFPA 79-2012第12.9章的标准

DNV-GL

获得DNV-GL型检测认证——证书号：13 655-14 HH

EAC

经认证编号TC RU C-DE. ME77.B.01559

CTP

经认证编号C-DE. PB49.B.00416

无铅

符合2011/65/EU（RoHS II）标准

CEI

符合CEI 20-35标准

无尘室

符合ISO 1级标准。外护套材料符合CF77.UL.05.12.D标准，通过IPA依照标准14644-1进行的测试

CE

符合2014/35/EU标准

500万次往返运动，-35°C/-25°C和行程距离≤400米时具有最小弯曲系数

7.5 x d

500万次往返运动，-25°C/+ 90°C和行程距离≤400米具有最小弯曲系数

6.8 x d

500万往返运动，+90°C/+ 100°C和行程距离≤400米时具有最小弯曲系数

7.5 x d

750万次往返运动，-60°C/-70°C和行程距离≤400米时具有最小弯曲系数

8.5 x d

750万次往返运动，-25°C/+ 90°C和行程距离≤400米具有最小弯曲系数

7.8 x d

750万往返运动，+90°C/+ 100°C和行程距离≤400米时具有最小弯曲系数

8.5 x d

1000万次往返运动，-35°C/-25°C和行程距离≤400米时具有最小弯曲系数

9.5 x d

1000万次往返运动，-25°C/+ 90°C和行程距离≤400米具有最小弯曲系数

8.8 x d

1000万往返运动，+90°C/+ 100°C和行程距离≤400米时具有最小弯曲系数

9.5 x d
